lirb的博客小站——Unity2D俯视角敌人巡逻以及追击玩家

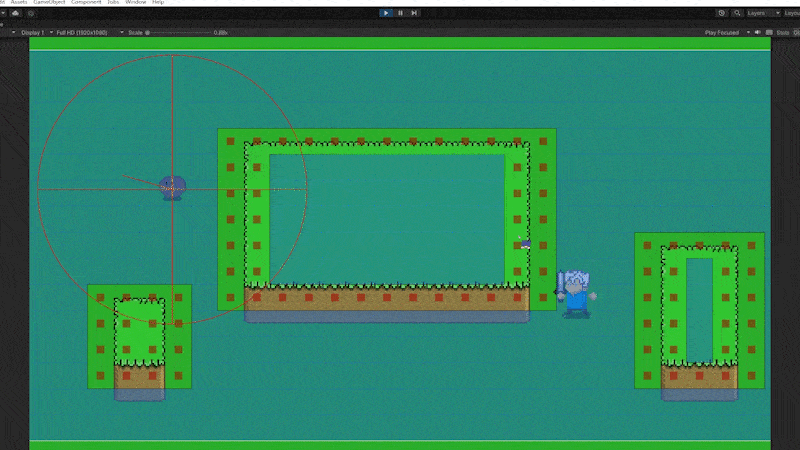

效果展示：

敌人自动寻路AI：

自动寻路其实就是以敌人为中心，向四周限定范围和角度寻找随机位置，最后让敌人移动到该位置；以此为循环，直到此状态结束。

1.制定随机点

void ChooseEndPoinnt()
{
    //随机角度
    float randomAngle = Random.Range(0,360) * Mathf.Deg2Rad;//注意要转为弧度制
    //随机半径
    float randomRadius = Random.Range(2,5);
    //进行三角函数变换
    endPosition = rb.position + new Vector(Mathf.Cos(randomAngle), Mathf.Sin(randomAngle)) * randomRadius
}

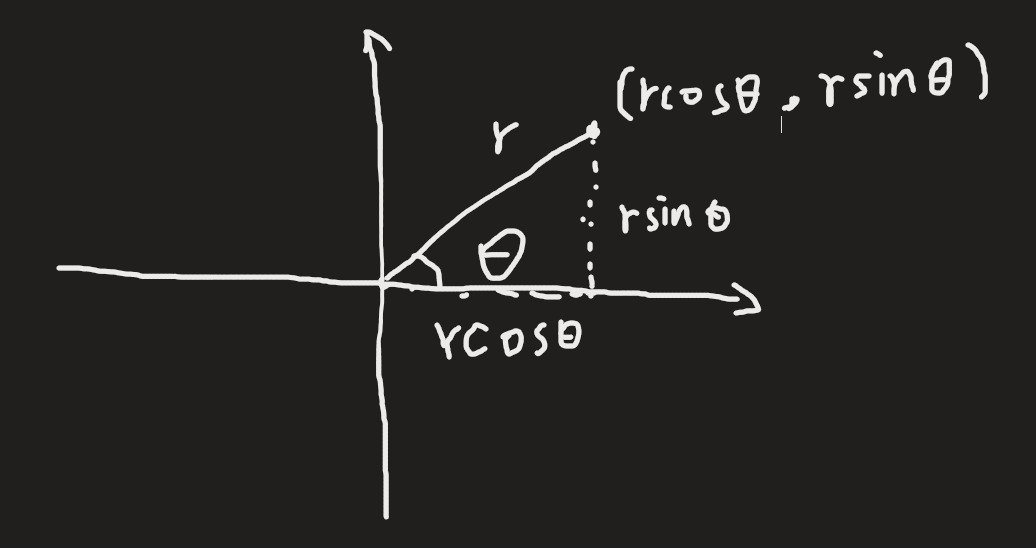

原理

2.移动

void MoveTowardsEndPosition()
    {
        Vector2 direction = (endPosition - rb.position).normalized;
        float distance = Vector2.Distance(rb.position, endPosition);

        // 如果距离小于停止阈值，则停止移动
        if (distance < stopThreshold)
        {
            rb.velocity = Vector2.zero;
            rb.position = endPosition; // 可选：确保位置精确
            isMoving = false;
        }
        else
        {
            // 否则，设置速度以朝向目标位置移动
            rb.velocity = direction * wanderSpeed;
        }
    }

人物移动这里是使用了velocity，主要是为了之后能检测敌人的运动方向等数值。

移动还可以使用MovePosition()或者是AddForce()

为了节省游戏性能，不能一直调用ChooseEndPoinnt()方法，所以在FixedUpdate中加载一个计时器去定时调用此函数。

protected void FixedUpdate()
    {
        // 更新计时器
        if (isWandering)
        {
            timer += Time.deltaTime;

            // 检查是否到达移动时间间隔
            if (timer >= wanderIntervalTime && !isMoving)
            {
                timer = 0f; // 重置计时器
                ChooseEndPoint(); // 重新选择结束点
                isMoving = true; // 标记为正在移动
                MoveTowardsEndPosition(); // 开始移动
            }

            // 如果正在移动，则更新移动逻辑
            if (isMoving)
            {
                MoveTowardsEndPosition();
            }
        }
    }

此时，敌人巡逻逻辑基本上实现。

优化：

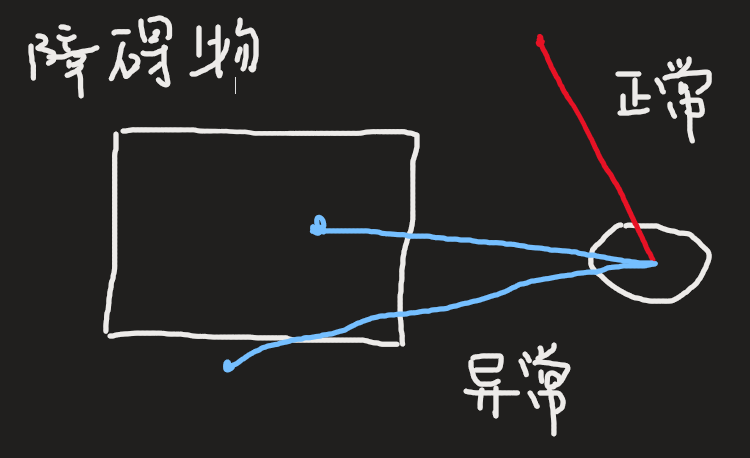

有时，地图中会有一些障碍物，而如果随机位置刚好落在障碍物上，敌人会一直往障碍物上撞，导致无法退出MoveTowardsEndPosition()函数。

此时，我们就需要一个射线检测，看我们随机出来的位置是否会在障碍物上，并且，由于是射线检测，还能检测出移动的方向是否会经过障碍物

void ChooseEndPoint()
    {
        float wanderAngle = Random.Range(0, 360) * Mathf.Deg2Rad;
        float wanderRadius = Random.Range(2, 5);
        Vector2 tempVecter = rb.position + new Vector2(Mathf.Cos(wanderAngle), Mathf.Sin(wanderAngle)) * wanderRadius;
        RaycastHit2D wall = Physics2D.Raycast((Vector2)transform.position, tempVecter - rb.position, (tempVecter - rb.position).magnitude, GameStaticData.wallLayer);
        if (wall)
        {
            Debug.DrawLine(transform.position, wall.point, Color.blue);
            tempVecter = rb.position;
            ChooseEndPoint(); // 如果撞到墙，重新选择
            return;
        }
        endPosition = tempVecter;
    }

1	RaycastHit2D wall = Physics2D.Raycast((Vector2)transform.position, tempVecter - rb.position, (tempVecter - rb.position).magnitude, GameStaticData.wallLayer);

这是一个射线检测方法，当wall有经过一个Layer为wallLayer的物体时，会返回此函数，重新随机位置，直到找到正确的位置。

敌人追击玩家：

1.检测玩家

首先，需要一个方法去检测附近是否有玩家需要追击。

这里，我使用Physics2D.OverlapCircleAll去检测玩家

void DetectPlayer()
    {
    //获取物体
        List<Collider2D> obj = Physics2D.OverlapCircleAll(center.position, range).ToList();
    //判断是否是Player
        List<Collider2D> player = obj.Where(x => x.gameObject.layer == GameStaticData.playerLayer).ToList();

        if (player.Count > 0)
        {
            for (int i = 0; i < player.Count; i++)
            {
                if (player[i].gameObject.layer == GameStaticData.playerLayer)
                {
                    isWandering = false;
                    timer = 0f;
                    endPosition = transform.position;
                    StartPath(target);
                    Move();
                }
            }
        }
        else
        {
            //rb.velocity = Vector2.zero;
            //isWandering = true;
        }
    }

可以用OnDrawGizmos去可视化检测范围

private void OnDrawGizmos()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawWireSphere(center.position, range);
    }

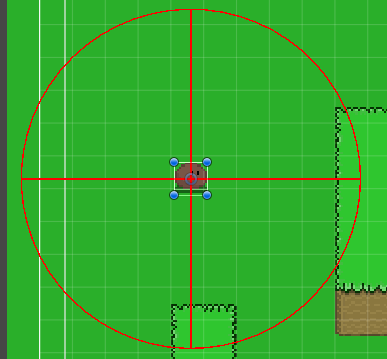

效果图

2.追逐玩家寻路算法：

由于敌人在追逐玩家的时候会遇到许多障碍物，为了敌人能够避开障碍物，这里采用了A*算法。

关于A*算法：

A*算法其实是BFS（广度优先搜索）算法的升级版，是BFS加上启发式函数所得到的进阶版。这里，我们主要是讨论在网格地图中的启发式算法；一般采用曼哈顿距离：

H(n) = D * (abs ( n.x – goal.x ) + abs ( n.y – goal.y ) )

但是在Unity中，我们没必要去自己写一套A算法，现在有许多A * 算法的插件，比如此案例中使用的是一个免费A插件

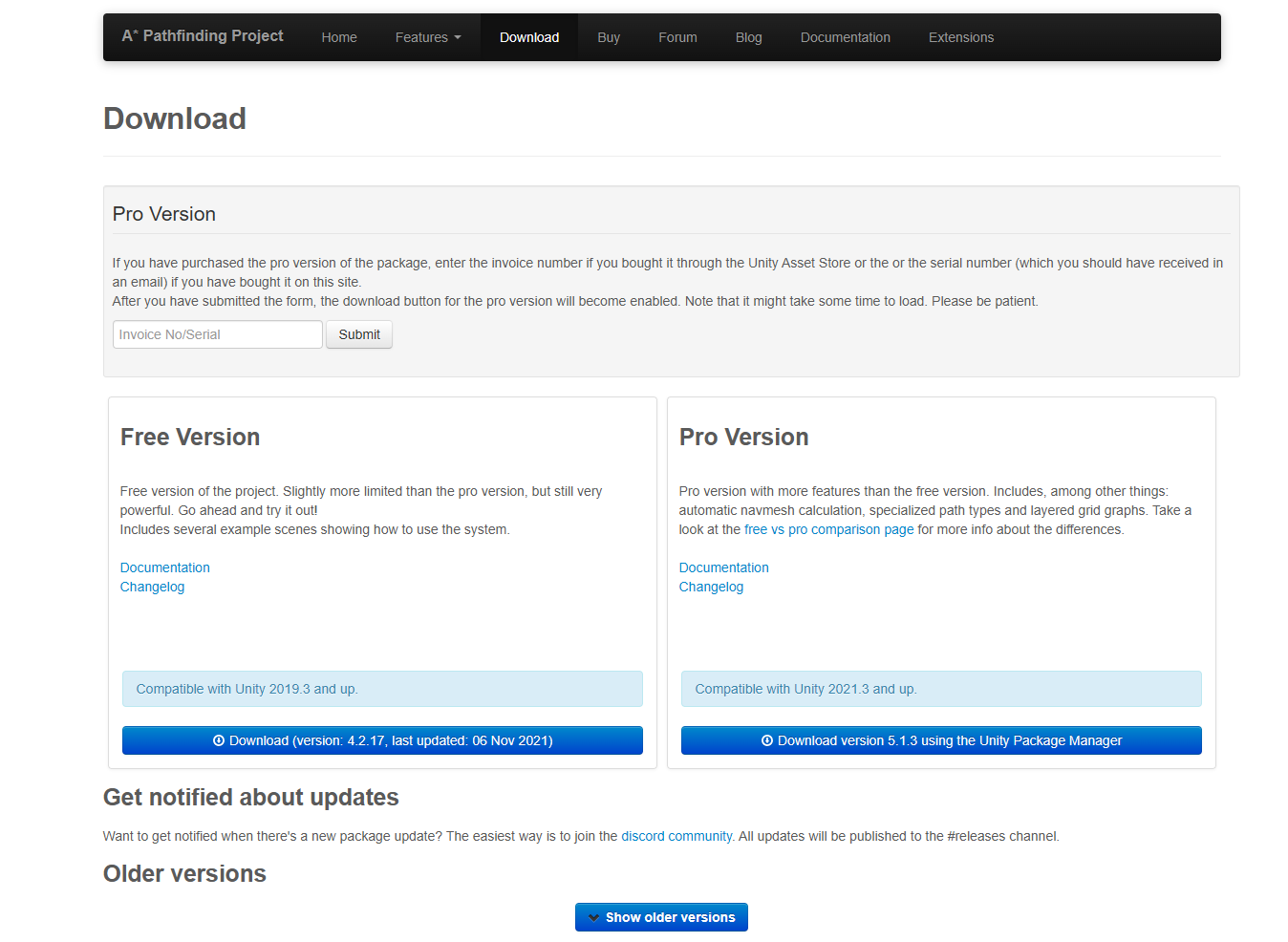

下载链接：A*插件

下载其中的免费版就行

AStar

将下载好的UnityPackage传入项目中

生成寻路网格：

新建空物体：

ex3

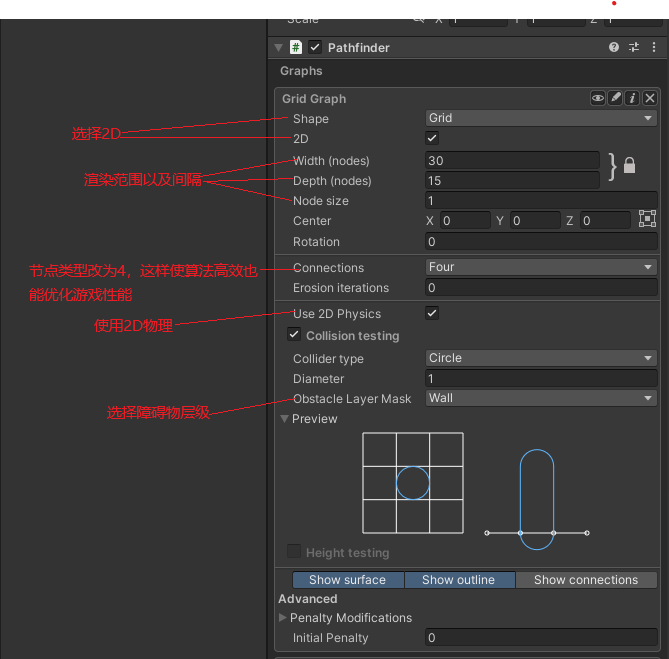

配置参数：

ex4

将Debug中的Path Logging改为Only Error

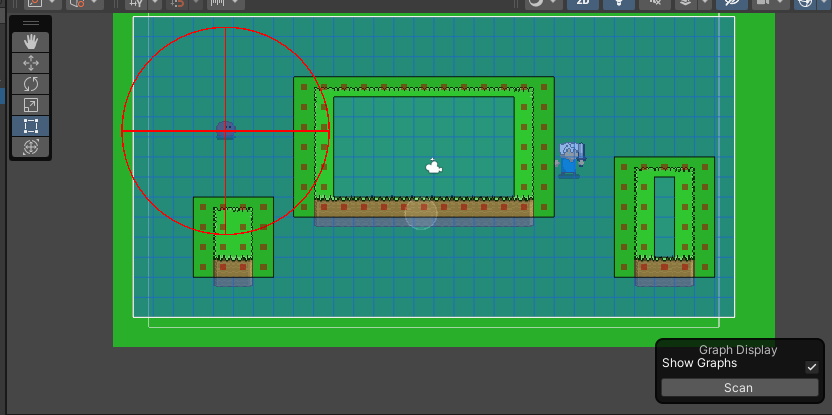

点击Scan，就会有生成的效果图

ex5

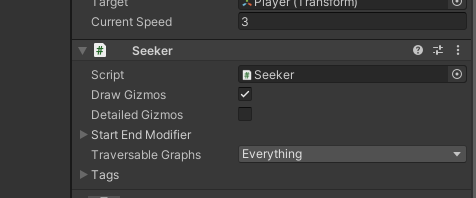

接下来，给敌人添加寻路组件：

注意，只需添加Seeker即可

在自己的代码中使用A*算法：

官方文档中有个寻路demo可以参考

演示demo

回到我们的代码，基本上也同demo中的一样

隔一段时间计算路径

public void StartPath(Transform target)
    {
        if (Time.time > lastRepath + repathRate && seeker.IsDone())
        {
            lastRepath = Time.time;

            seeker.StartPath(transform.position, target.position, OnPathComplete);
        }
    }

路径完成回调

public void OnPathComplete(Path p)
    {
        Debug.Log("计算出一条路径。是否出现错误？" + p.error);

        // 路径池。为了避免不必要的内存分配，路径使用引用计数。
        // 调用 Claim 方法将引用计数加一，调用 Release 方法将其减一，
        // 当引用计数为零时，路径将被放入池中，其他脚本可以重用该路径。
        // ABPath.Construct 和 Seeker.StartPath 方法会尽可能从池中获取路径。详见路径池文档页面。
        p.Claim(this);
        if (!p.error)
        {
            if (path != null) path.Release(this);
            path = p;
            // 重置路径点计数器，以便开始移动到路径的第一个点
            currentWaypoint = 0;
        }
        else
        {
            p.Release(this);
        }
    }

人物移动

public void Move()
   {
       // 还没有路径可以跟随，所以不执行任何操作
       if (path == null) return;

       // 循环检查是否已经接近当前路径点，可以切换到下一个点
       // 使用循环是因为许多路径点可能非常接近，可能在同一帧内到达多个路径点
       reachedEndOfPath = false;
       // 当前路径点到代理的距离
       float distanceToWaypoint;
       while (true)
       {
           // 如果希望最大化性能，可以检查平方距离而不是实际距离，避免使用平方根计算
           distanceToWaypoint = Vector3.Distance(transform.position, path.vectorPath[currentWaypoint]);
           if (distanceToWaypoint < nextWaypointDistance)
           {
               // 检查是否还有下一个路径点，或者是否已经到达路径的末尾
               if (currentWaypoint + 1 < path.vectorPath.Count)
               {
                   currentWaypoint++;
               }
               else
               {
                   // 设置一个状态变量，表示代理已经到达路径的末尾
                   // 如果你的游戏需要，可以使用这个变量来触发一些特殊代码
                   reachedEndOfPath = true;
                   break;
               }
           }
           else
           {
               break;
           }
       }
       // 在接近路径末尾时平滑减速
       // 这个值会在代理接近路径的最后一个路径点时，从 1 平滑过渡到 0
       var speedFactor = reachedEndOfPath ? Mathf.Sqrt(distanceToWaypoint / nextWaypointDistance) : 1f;
       // 到下一个路径点的方向
       // 归一化，使其长度为1个世界单位
       Vector3 dir = (path.vectorPath[currentWaypoint] - transform.position).normalized;
       // 将方向乘以我们期望的速度，得到速度向量
       Vector3 velocity = dir * currentSpeed * speedFactor;
       // 移动到目标点
       rb.velocity = velocity;
       isWandering = true;
   }

完整代码展示：

using Pathfinding;
using System.Collections;
using System.Collections.Generic;
using System.Data.Common;
using System.Linq;
using UnityEngine;
public enum EnemyType
{
    little,middle,big
}
public abstract class EnemyFather: MonoBehaviour
{
    [HideInInspector]public Rigidbody2D rb;
    [Header("敌人类型")]
    public EnemyType enemyType;
    [Header("漫游")]
    public float wanderIntervalTime = 3.0f;
    public float wanderSpeed = 2.0f;
    private float timer = 0f;
    private Vector2 endPosition;
    private bool isMoving = false;
    public float stopThreshold = 0.01f; // 停止阈值
    [Header("检测玩家")]
    private bool isWandering;
    public Transform center;
    public float range;
    [Header("目标")]
    public Transform target;
    [Header("A*寻路")]
    [HideInInspector] public Seeker seeker;// 用于处理路径计算的 Seeker 组件。
    [HideInInspector] public Path path; // Seeker 计算出的路径
    [HideInInspector] public int currentWaypoint = 0; // 当前路径点的索引。
    [HideInInspector] public bool reachedEndOfPath; // 标志位，指示 AI 是否到达路径的末尾。
    [HideInInspector] public float nextWaypointDistance = 3f; // 到达路径点之前的距离。减速距离
    [HideInInspector] public float repathRate = 0.5f; // 重新计算路径的频率（秒）。
    [HideInInspector] public float lastRepath = float.NegativeInfinity; // 上次计算路径的时间。
    [HideInInspector] public bool isPathRefresh;//是否刷新
    public float currentSpeed = 3.0f; // 当前速度
    protected void Start()
    {
        rb = GetComponent<Rigidbody2D>();
        seeker = GetComponent<Seeker>();
        isWandering = true;
        ChooseEndPoint(); // 初始选择一个结束点
    }
    protected void Update()
    {
        DetectPlayer();

    }
    protected void FixedUpdate()
    {
        Debug.DrawLine(transform.position, endPosition, Color.red);

        // 更新计时器
        if (isWandering)
        {
            timer += Time.deltaTime;

            // 检查是否到达移动时间间隔
            if (timer >= wanderIntervalTime && !isMoving)
            {
                timer = 0f; // 重置计时器
                ChooseEndPoint(); // 重新选择结束点
                isMoving = true; // 标记为正在移动
                MoveTowardsEndPosition(); // 开始移动
            }

            // 如果正在移动，则更新移动逻辑
            if (isMoving)
            {
                MoveTowardsEndPosition();
            }
        }
    }
    #region 敌人检测
    void DetectPlayer()
    {
        List<Collider2D> obj = Physics2D.OverlapCircleAll(center.position, range).ToList();
        List<Collider2D> player = obj.Where(x => x.gameObject.layer == GameStaticData.playerLayer).ToList();

        if (player.Count > 0)
        {
            for (int i = 0; i < player.Count; i++)
            {
                if (player[i].gameObject.layer == GameStaticData.playerLayer)
                {
                    isWandering = false;
                    timer = 0f;
                    endPosition = transform.position;
                    StartPath(target);
                    Move();
                }

            }
        }
        else
        {
            //rb.velocity = Vector2.zero;
            //isWandering = true;
        }


    }
    #endregion

    #region 敌人巡逻
    void ChooseEndPoint()
    {
        float wanderAngle = Random.Range(0, 360) * Mathf.Deg2Rad;
        float wanderRadius = Random.Range(2, 5);
        Vector2 tempVecter = rb.position + new Vector2(Mathf.Cos(wanderAngle), Mathf.Sin(wanderAngle)) * wanderRadius;
        RaycastHit2D wall = Physics2D.Raycast((Vector2)transform.position, tempVecter - rb.position, (tempVecter - rb.position).magnitude, GameStaticData.wallLayer);
        if (wall)
        {
            Debug.DrawLine(transform.position, wall.point, Color.blue);
            tempVecter = rb.position;
            ChooseEndPoint(); // 如果撞到墙，重新选择
            return;
        }
        endPosition = tempVecter;
    }

    void MoveTowardsEndPosition()
    {
        Vector2 direction = (endPosition - rb.position).normalized;
        float distance = Vector2.Distance(rb.position, endPosition);

        // 如果距离小于停止阈值，则停止移动
        if (distance < stopThreshold)
        {
            rb.velocity = Vector2.zero;
            rb.position = endPosition; // 可选：确保位置精确
            isMoving = false;
        }
        else
        {
            // 否则，设置速度以朝向目标位置移动
            rb.velocity = direction * wanderSpeed;
        }
    }
    #endregion

    #region A*寻路方法
    public void StartPath(Transform target)
    {
        if (Time.time > lastRepath + repathRate && seeker.IsDone())
        {
            lastRepath = Time.time;

            seeker.StartPath(transform.position, target.position, OnPathComplete);
        }
    }


    public void Move()
    {
        // 还没有路径可以跟随，所以不执行任何操作
        if (path == null) return;

        // 循环检查是否已经接近当前路径点，可以切换到下一个点
        // 使用循环是因为许多路径点可能非常接近，可能在同一帧内到达多个路径点
        reachedEndOfPath = false;
        // 当前路径点到代理的距离
        float distanceToWaypoint;
        while (true)
        {
            // 如果希望最大化性能，可以检查平方距离而不是实际距离
            distanceToWaypoint = Vector3.Distance(transform.position, path.vectorPath[currentWaypoint]);
            if (distanceToWaypoint < nextWaypointDistance)
            {
                // 检查是否还有下一个路径点，或者是否已经到达路径的末尾
                if (currentWaypoint + 1 < path.vectorPath.Count)
                {
                    currentWaypoint++;
                }
                else
                {
                    // 设置一个状态变量，表示代理已经到达路径的末尾
                    // 如果你的游戏需要，可以使用这个变量来触发一些特殊代码
                    reachedEndOfPath = true;
                    break;
                }
            }
            else
            {
                break;
            }
        }
        // 在接近路径末尾时平滑减速
        // 这个值会在代理接近路径的最后一个路径点时，从 1 平滑过渡到 0
        var speedFactor = reachedEndOfPath ? Mathf.Sqrt(distanceToWaypoint / nextWaypointDistance) : 1f;
        // 到下一个路径点的方向
        // 归一化，使其长度为1个世界单位
        Vector3 dir = (path.vectorPath[currentWaypoint] - transform.position).normalized;
        // 将方向乘以我们期望的速度，得到速度向量
        Vector3 velocity = dir * currentSpeed * speedFactor;
        // 移动到目标点
        rb.velocity = velocity;
        isWandering = true;
    }

    public void OnPathComplete(Path p)
    {
        Debug.Log("计算出一条路径。是否出现错误？" + p.error);

        // 路径池。为了避免不必要的内存分配，路径使用引用计数。
        // 调用 Claim 方法将引用计数加一，调用 Release 方法将其减一，
        // 当引用计数为零时，路径将被放入池中，其他脚本可以重用该路径。
        // ABPath.Construct 和 Seeker.StartPath 方法会尽可能从池中获取路径。详见路径池文档页面。
        p.Claim(this);
        if (!p.error)
        {
            if (path != null) path.Release(this);
            path = p;
            // 重置路径点计数器，以便开始移动到路径的第一个点
            currentWaypoint = 0;
        }
        else
        {
            p.Release(this);
        }
    }
        #endregion
    private void OnDrawGizmos()
    {
        Gizmos.color = Color.red;
        Gizmos.DrawWireSphere(center.position, range);
    }
}
